使用说明
金属波纹管膨胀节规格表
补偿器分类
1.适用范围
按管道补偿方式分为:方形(门形)补偿器; L型和Z型补偿器(自然补偿);填料式(套筒式)补偿器;波纹补偿器。波纹补偿器具有结构紧凑、占地面积小、补偿量大、适用范围广的特点。
补偿器安装后固定轴承是否需要承受盲板力分为约束补偿器和非约束补偿器。
非约束型:通用型(包括阻尼型);外压式;小拉杆卧式;直埋式;串通用型等。其特点是固定支架承受所有的力和力矩。约束类型:大拉杆卧式;角型;角卧式;万能角型;通用卧式;直管压力平衡式;弯管压力平衡式;旁路压力平衡型。特点是自身结构吸收盲板受力,固定支架受力小。
2.金属波纹管膨胀节规格表
根据-2008《金属波纹管膨胀节通用技术要求》。
3.示例图片
焊管连接方式
1. 适用范围:适用于焊接管道连接。
2.大样图
3.流程要求
1)靠近设备出入口的水平段,应使用偏心大小头,安装时应保持平整,防止产生气穴;
2)通过或铺设在管桥两侧的设备之间的连接管道应“逐级”或“逐级低”,避免出现中低或中高的U形,避免积液;
3)支管先分支后缩径;支管的弯头不能直接接到主管上,应在主管上焊50~短管,再接缩径;
4)不要在管件上焊接支管。
5)当两个或两个以上支管连接到连接位置时,应将支管收集起来,然后连接到主管上。
木质支架式
1.适用范围:适用于制冷管道安装。
2.工艺描述
隔热材料可选择防腐木支架或树脂材料;
防腐木支架必须先在热沥青中浸泡至少八小时;
冷却水管没有木托盘,只有扁钢或圆钢箍才能满足要求。

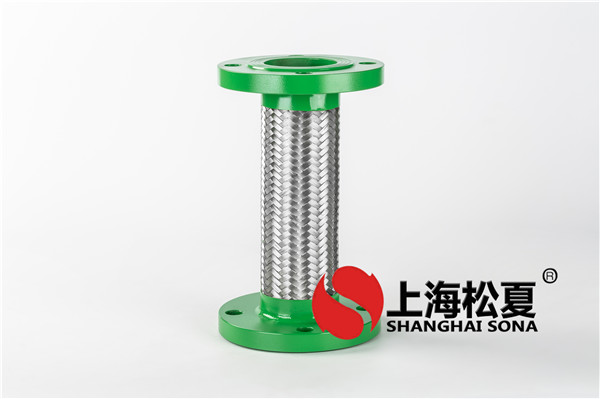

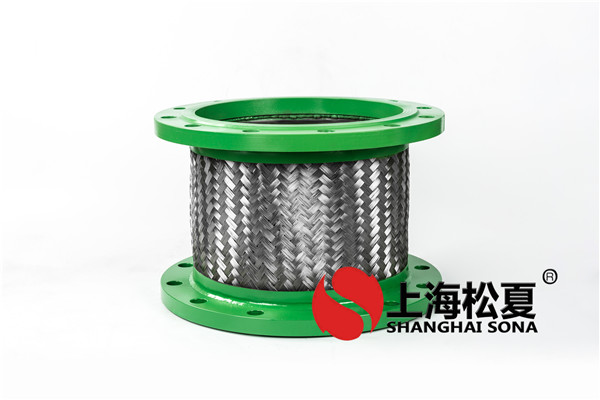

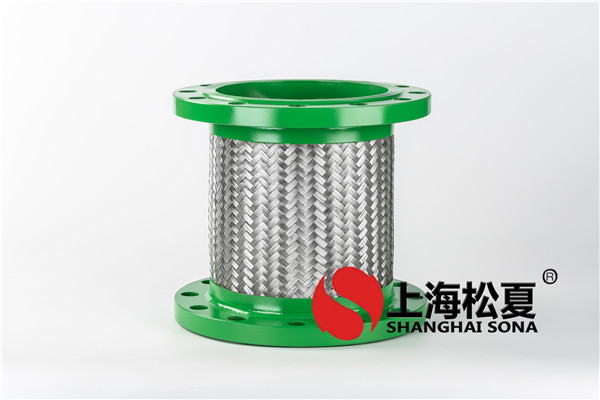

4.产品图片
卧式水泵安装
1.适用范围:适用于卧式水泵的安装。
2.大样图
安装卧式进出水泵时,应按以下要求选择安装方式:
(1)水泵软接头一般应水平安装在水泵的进出口处。
(2)如果由于空间限制无法在水平管段上安装软接头,建议选择U型泵(或爪泵空调吊杆弹簧减震器,进出水口朝上)。
(3)确实需要垂直安装软连接器,支撑如下图设置。
3. 核心要领叙述
(1) 阻尼适用于隔振要求高的场所,减震垫适用于一般场所;机房安装在地板上时,应设置浮动基础。
(2)根据不同的泵,减震器的数量不同,一般分为4、6、8减震器。
(3)惰性块一般采用角钢焊接在浇筑混凝土内部。惰性块的质量不应小于泵机组的总质量,一般应为1.0-1.泵单元总质量的5倍,高度为长度的1/10-1/8,且不小于。
(4) 坐垫可以分层叠放,中间是钢板,每层有交错的图案,最多5层。橡胶坐垫的排列如图。
(5)镀锌钢板的平面尺寸应比橡胶隔振垫的每一端大10mm。
(6)水泵水平管段,当软连接安装空间不够时,在立管上安装软连接,采用不同的减震方式。
(7)限位杆和限位角用于固定基础位置。在调试、试运行、检修中,特别是试压时,更要注意限位的作用。
(8)柴油发电机、水泵、冷水机都可以采用这种安装形式。
4.如何安装
(1)水泵固定螺栓和弹簧减震器固定螺栓安装完毕,所有螺栓必须安装好,方便维修和拆卸;
(2)设备过滤器检查口必须设置在便于清洗检查的位置,以便调试时拆卸和更换过滤器;
(3)水泵槽钢基础设置,需考虑保留排水孔,使槽钢格内积水顺利排出;
(4)安装水泵时,软连接一定要装塞子,塞子一定要固定好,防止设备运行时管道压力损坏软连接;
(5)安装管道时,需要在水泵的进出水阀前设置旁通阀。管道冲洗过程中,严禁冲洗水通过水泵进入防止水泵轴被污染和损坏。
