1、概述

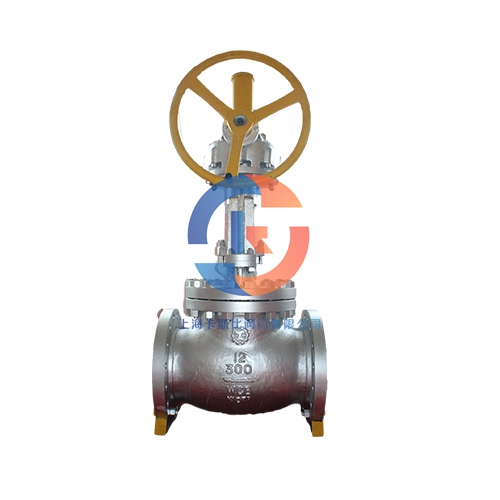

目前,国内的截止阀大多采用手轮或电动装置驱动。采用手轮驱动截止阀开启或关闭时,动作缓慢,劳动强度大,自动化程度低,不利于阀门的集成控制,且易造成由于误操作引起的事故。

2、阀门结构

带先导球阀的截止阀有手动控制和电动控制两种类型。手动带先导球阀的截止阀由阀体、阀瓣、阀盖、导向套、密封圈、弹簧和导流管等零部件组成。阀瓣呈直圆筒形,阀瓣底部有底孔,阀体下部设有排污孔,该孔安装有密封螺母。阀瓣底孔的孔径小于导流管的内径,阀瓣上部有压环。

带先导球阀的截止阀无手轮、阀杆和内升降螺母,将导向块与导向槽改为导向套,将盘形阀瓣改为类钵体形阀瓣,并在底部开阀瓣孔,将阀盖原阀杆孔改为导流孔,因增加压环、密封圈和将阀瓣改为类钵体,使上通流腔分隔为上腔、外腔、内腔,在上腔与外腔的外部加设有导流管与不锈钢手动球阀,在盖板与阀瓣底的中部加设弹簧,阀瓣上部加设压紧密封圈的压环,在外腔的壁上开有放水孔。对于电动控制的截止阀,只需将先导控制的手动球阀用3～5V直流电机驱动即可。
