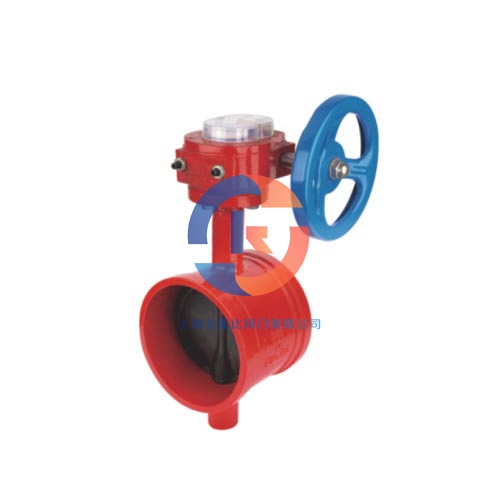

信号蝶阀的电线接法:

1.开启电器开关袋的外盖，将电缆铜芯电缆依照电气控制系统规定传送到对应的接线端子上，密封性电缆线通道，与此同时固定不动电缆线，避免电线连接遭受外力破坏。

2.当信号蝶阀处在“全闭”部位时，顺时针方向旋转下关掉凸轮，固定不动凸轮。

3.当信号蝶阀处在“开启”部位时，逆时针上端打开凸轮，并以和以上同样的方法调整打开凸轮。

4.调节定位螺丝。当阀门处在“全闭”或“开启”部位时，定位螺丝不可恰好压着蜗轮的定位平面内，而是应该留出一定间隙，随后扭紧定位螺丝里的防松螺母。

5.盖紧电器开关盖子。当阀门处在“全闭”部位时，使开启度指示仪的表针偏向内径量表里的“0”标尺，并拧紧螺丝固定不动表针。

信号蝶阀工作原理:

1.信号蝶阀蜗轮推动传动轴和蝶板旋转，完成开闭与控制总流量。

2.转动蜗轮传动系统的主轴，使蝶板开闭，调节阀门。主轴顺时针关掉阀门。

3.蜗轮齿轮箱含有两类的微动开关:

A.齿轮箱内有两种微动开关，开和关，先后在阀门开启和关完时姿势，开启操纵室内“阀门开”和“阀门关”显示灯，准确表明阀门的开和关情况。

B.齿轮箱内配有一个方向微动开关(蝶板在0时完全关掉)。当蝶板处在0~40°部位时，适用微动开关导出阀门关掉信号；当蝶板处在40°~90°部位时，另一对常开常闭阀可导出开阀信号。微动开关的凸轮可调节，以表明蝶板的差异部位。
